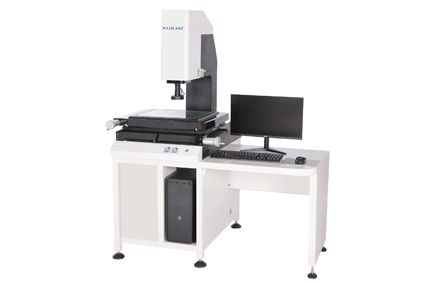

SAIKASI/赛卡司手动影像测量仪

产品供货：普迈科技发布日期：2024-02-01 16:46:16

仪器原理

概述：它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。

工作原理：利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。

仪器特点

1.采用非接触式光学测量，对产品不造成任何伤害，测量结果精准;

2.变焦物镜与十字线发生器作为测量瞄准系统;

3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统;

4.仪器具有多种数据处理、显示、输入、输出功能;

5.与电脑连接后，采用专门测量软件可对测量图形进行处理。

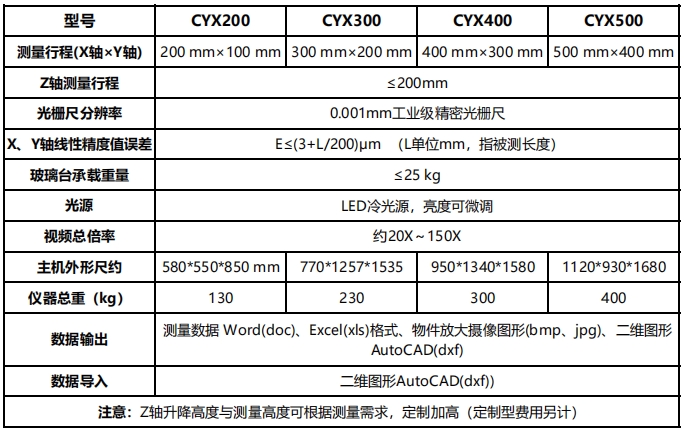

技术参数

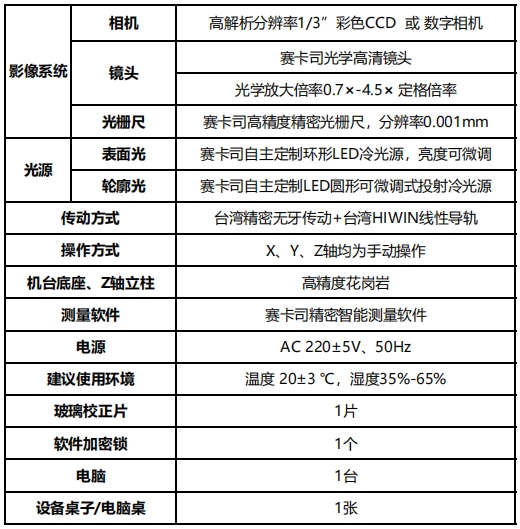

仪器配置
